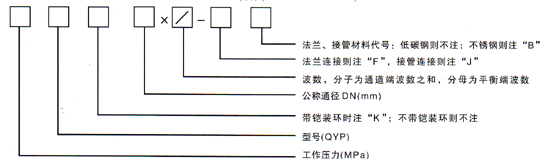

示例：0.25QYP700×8/4JB

表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管平衡式补偿器



二、使用说明：

1、曲管平衡式补偿器安装在管道的拐弯出或设备相连的空间管道上。



它能补偿轴向位移、横向位移，而不会对管道系统或其他设备产生内压推力。



常用于泵、压缩机、气轮机及其他对载荷敏感的管道系统，且能吸振降噪，_设备安全运行。



三、补偿量及支点受力计算：

[例]某管道系统通径DN为700，工作压力为0.6Mpa，工作温度120℃，安装温度为20℃，_环境温度-10℃，管道材料为碳钢，图中，T点和G点为支点或设备出口、进口。



T、G两点位置的初始位移分别为△XT=1.7mm，△YT=3.0mm,△ZT=0，△XG=6mm，△YG=4.5mm，△ZG=3mm，L1=0.9mm，L2=5.5m。



解：选700通径工作压力0.6 Mpa（6kg/平方米）的曲管压力平衡型波纹管。

我们先选0.6QYP700×8/4，接管等零件为碳钢。
